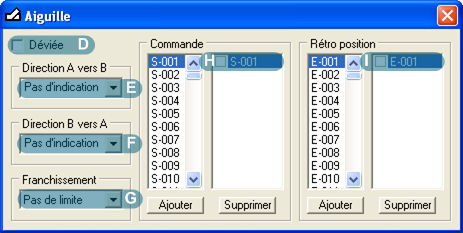

GESTION FERROVIAIRE ASSISTEE PAR ORDINATEUR ©GFAO 1999-2025 http://www.gfao.hebfree.org AIGUILLE Ce choix dans le menu POP-UP (zone ) permet de dessiner une aiguille. La notion d'aiguille diffère de celle de l'aiguillage. Pour faire un aiguillage double il faut dessiner 2 aiguilles. Une fois le dessin de l'aiguille terniné les points de contrôles violets permettent de réajuster celle-ci. Le point de contrôle vert permet de déplacer l'aiguille (click gauche maintenu enfoncé et mouvement de la souris). Le point de contrôle vert permet également de faire apparaître un menu POP-UP (click droit de la souris sur le point de contrôle vert) afin d'éditer les propriétés de l'aiguille. Après avoir fait le choix d'éditer les attributs (zone ) deux point A et B apparaissent sur le TCO (zone ). L'édition des attributs de l'aiguille permet de définir: La position déviée (zone ). La direction de A vers B (zone ). La direction de B vers A (zone ). La vitesse de franchissement (zone ). La ou les sorties de commande (zone ). La ou les entrées de rétro-position (zone ). L'attribut « déviée » est exploité par les signaux ralentissements et rappels ralentissements. Les sorties de commande et les entrées de rétro-position sont sélectionnées dans les listes de gauches. Elles sont ajoutés dans les liste de droite ou elles sont positionnées valide ou invalide en cochant ou en décochant la case correspondante. Les attributs direction A vers B et B vers A sont exploités par les indicateurs de direction. L'attribut franchissement affecte la limitation de vitesse en amont et en aval de l'aiguille.
