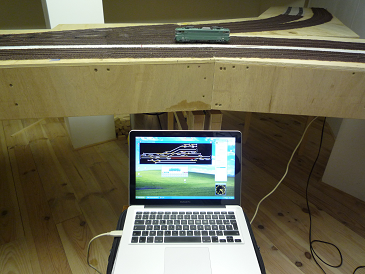

Pour le pilotage informatique de son réseau cet utilisateur a fait le choix du système GFAO© car nous
avons accepter de réaliser pour lui deux cartes INTERFACEs spécifiques qui ne sont pas au catalogue.
En effet cet utilisateur à imaginé et réalisé son projet sous forme de module. Chaque module est lié au suivant
par une connectique ne permettant pas de faire circuler un nombre important de signaux électriques. Nous avons donc réalisé une
carte INTERFACE F pour la gestion de quatres moteurs de type TORTOISE avec rétrosignalisation de position et une
carte INTERFACE G pour la gestion de quatres cantons avec possibilité d'isoler par relais chaque canton.

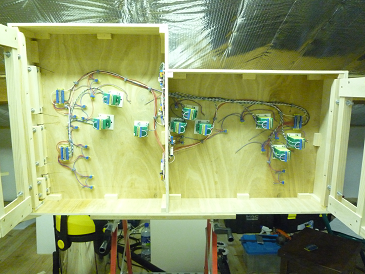

Les cartes INTERFACEs ainsi que la CENTRALE sont répartis sous l'ensemble des modules
formant le réseau. En réduisant la granularité des fonctions par cartes INTERFACE l'utilisateur à limité le
besoin de propager certains signaux électriques de module en module.
|

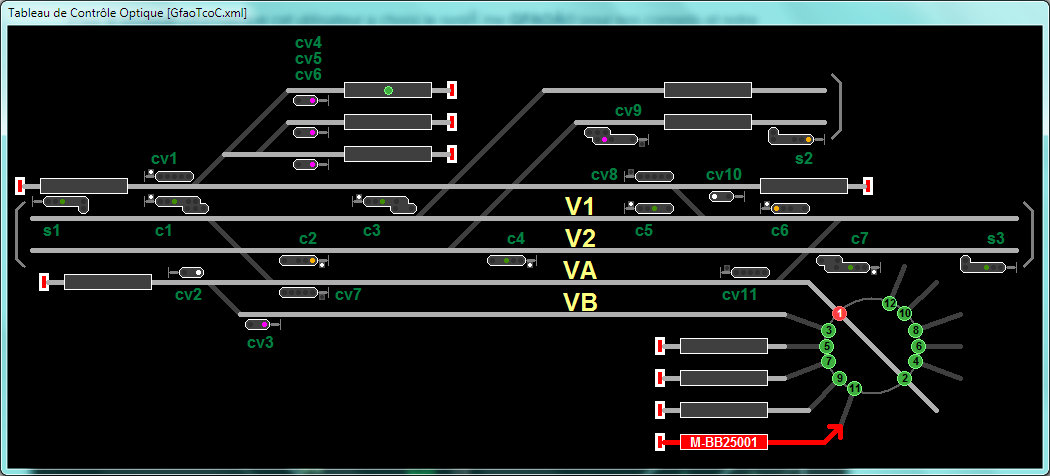

Le TCO suivant issu du logiciel GFAO© permet d'introduire les caractéristiques du reseau.

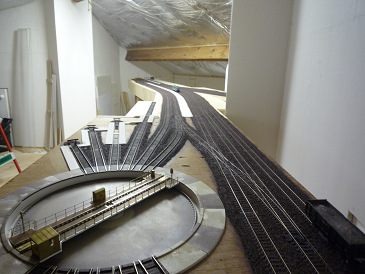

Celui-ci compte 32 cantons, 20 moteurs d'aiguillages de type tortoise et un pont tournant motorisé.
|

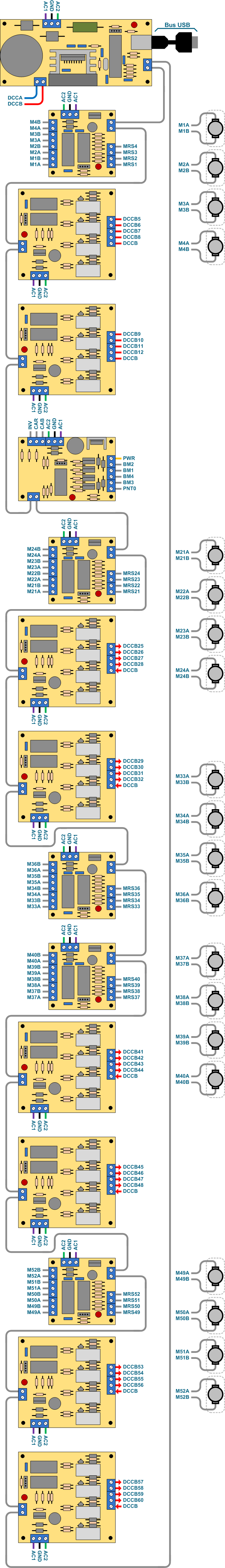

Cette réalisation à nécessitée 1 carte CENTRALE pour le signal DCC et le contrôle des cartes INTERFACES,
1 carte INTERFACE D 5 cartes INTERFACE F et 8 cartes INTERFACE G. Notons que pour le moment
la signalisation n'est pas implanté.
|
|
